Dienstleistungs-Highlight rapid.tech 3D 2024

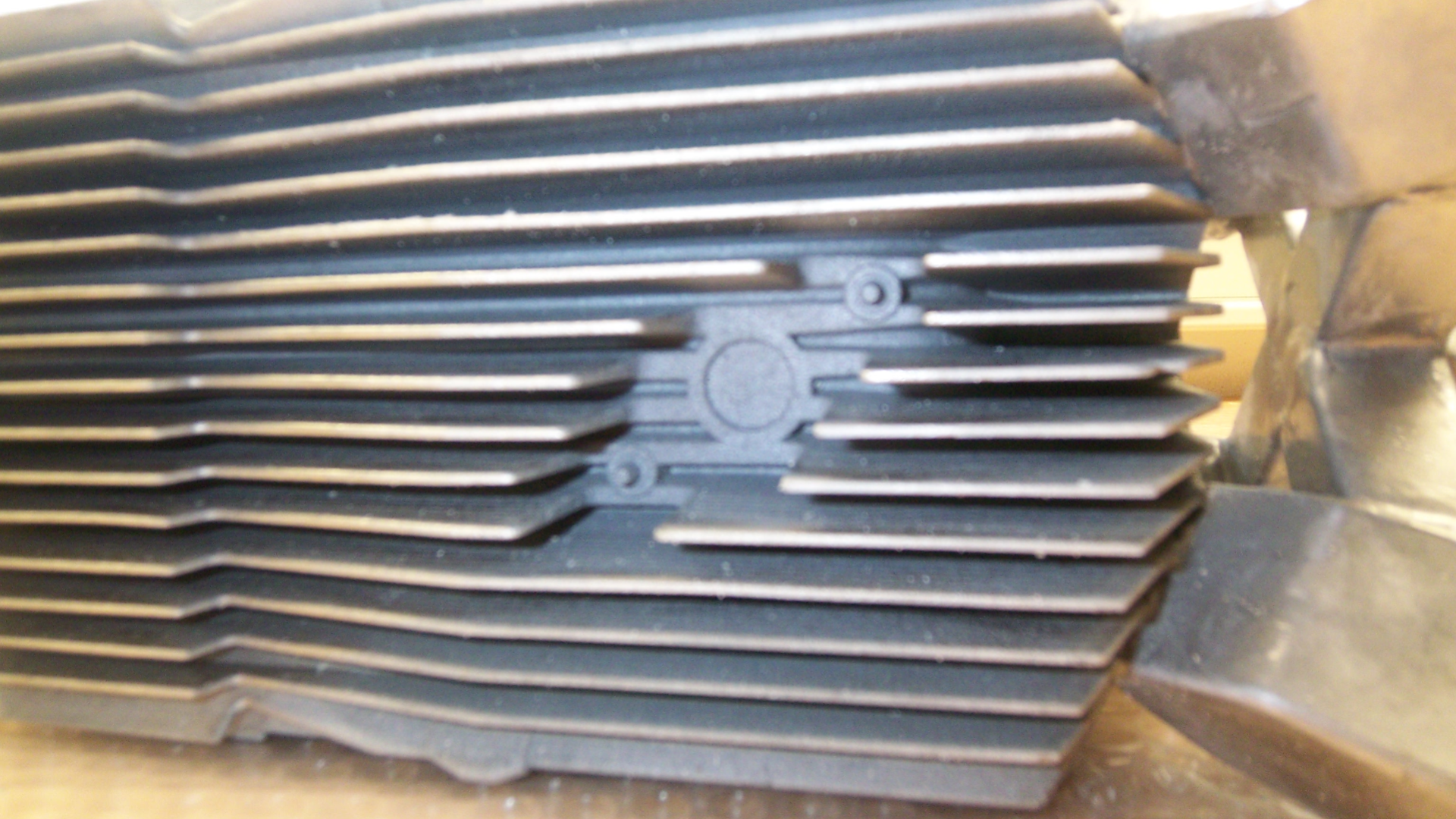

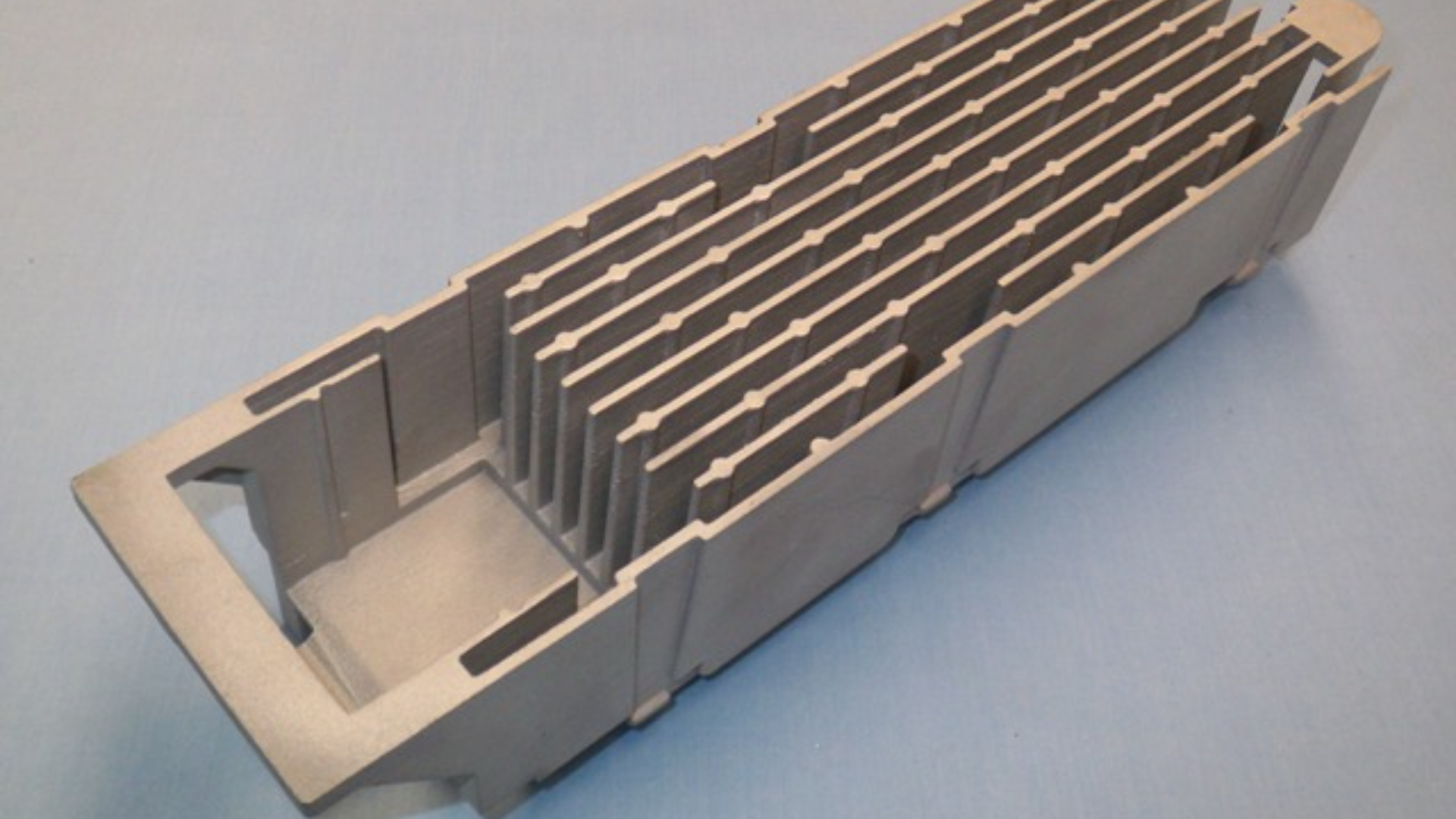

Kühlkörper Leistungselektronik

Variantenvielfalt bei Kühlkörpern in kleinen Stückzahlen und kurzer Fertigungsszeit, feingegossen über unterschiedliche Modelle aus eigener Herstellung.

Kühlkörper haben möglichst viel Wärme von elektrotechnischen Bauteilen oder Leuchtquellen abzuleiten. Dies wird u.a. konstruktiv durch eine besonders große Oberfläche (Kühlrippenvielfalt) und materialseitig durch eine hohe Wärmeleitzahl erreicht. Herstellungsverfahren, die diese Vorgaben für kleine Stückzahlen erfüllen, sind begrenzt. 3d-Druck-Metall ist für Prototypen geeignet, kommt aber dann an seine Grenzen, wo eng stehende Kühlrippen entlang aller Achsen orientiert sind.

Für Optimierungsvorgänge oder Kleinserien eignet sich dann der Feinguss über die Gips-Küvette. Dieser Verfahrensweg ist bei Nutzung 3d-gedruckter Verbrennungsmodelle durchgängig entformungszwangfrei und durch den schnellen Formenbau einer Gips-Küvette in kurzer Zeit zu realisieren. Die zumeist unterschiedlichen x-y-z-Skalierungswerte werden durch einen initialen Metallguss-Prototyp z.T. experimentell ermittelt – der schnelle Feingussweg macht dies möglich.
