3D-Druck im Maschinenbau

Von Prototypen bis hin zu komplexen Bauteilen ermöglicht die additive Fertigung schnellere Entwicklungsprozesse, Kosteneinsparungen und innovative Designs. Entdecken Sie die Chancen dieser Technologie für den Maschinenbau.

Der 3D-Druck revolutioniert den Maschinenbau, indem er neue Möglichkeiten für die Herstellung von Bauteilen bietet. Durch additive Fertigungsverfahren können komplexe Geometrien erstellt werden, die mit traditionellen Methoden schwer oder gar nicht realisierbar wären. Dies führt beispielsweise zu einer Reduzierung von Materialverbrauch und Produktionszeiten, was die Effizienz steigert. Außerdem ermöglicht der 3D-Druck eine schnelle Prototypenentwicklung, individualisierte Bauteile und die Produktion kleiner Serien zu geringeren Kosten. Diese Technologie fördert Innovationen im Maschinenbau und verändert die Art und Weise, wie Produkte entworfen und hergestellt werden. Die rapid.tech 3D ist der optimale Ort, um die neuesten Entwicklungen live zu erleben und sich mit einem Fachpublikum im Bereich Maschinenbau auszutauschen.

Von Prototyp bis Produktion: Der vielseitige Einsatz des 3D-Drucks im Maschinenbau

Einer der primären Anwendungsbereiche des 3D-Drucks im Maschinenbau ist die Entwicklung und Herstellung von Prototypen. Diese Technologie ermöglicht es Ingenieuren, physische Modelle ihrer Entwürfe schnell und kosteneffizient zu erstellen. Prototypen, die mittels 3D-Druck gefertigt werden, können für Funktions- und Passformtests verwendet werden, was den Entwicklungsprozess erheblich beschleunigt. Durch die direkte Umsetzung von CAD-Modellen in physische Objekte können Fehler frühzeitig erkannt und korrigiert werden, was zu einer Reduzierung der Markteinführungszeiten führt.

Genauso ermöglicht der 3D-Druck im Maschinenbau die Herstellung von Bauteilen, die mit traditionellen Fertigungsmethoden nicht oder nur mit großem Aufwand herstellbar wären. Dies umfasst Teile mit komplexen Geometrien, Hohlräumen und Überhängen. Insbesondere in Kleinserienfertigung oder für maßgeschneiderte oder spezialisierte Komponenten bietet der 3D-Druck eine effiziente und flexible Produktionslösung. Dies ist besonders vorteilhaft in Branchen wie der Luft- und Raumfahrt, der Automobilindustrie und der Medizintechnik, wo individuell angepasste oder leistungsorientierte Bauteile gefragt sind.

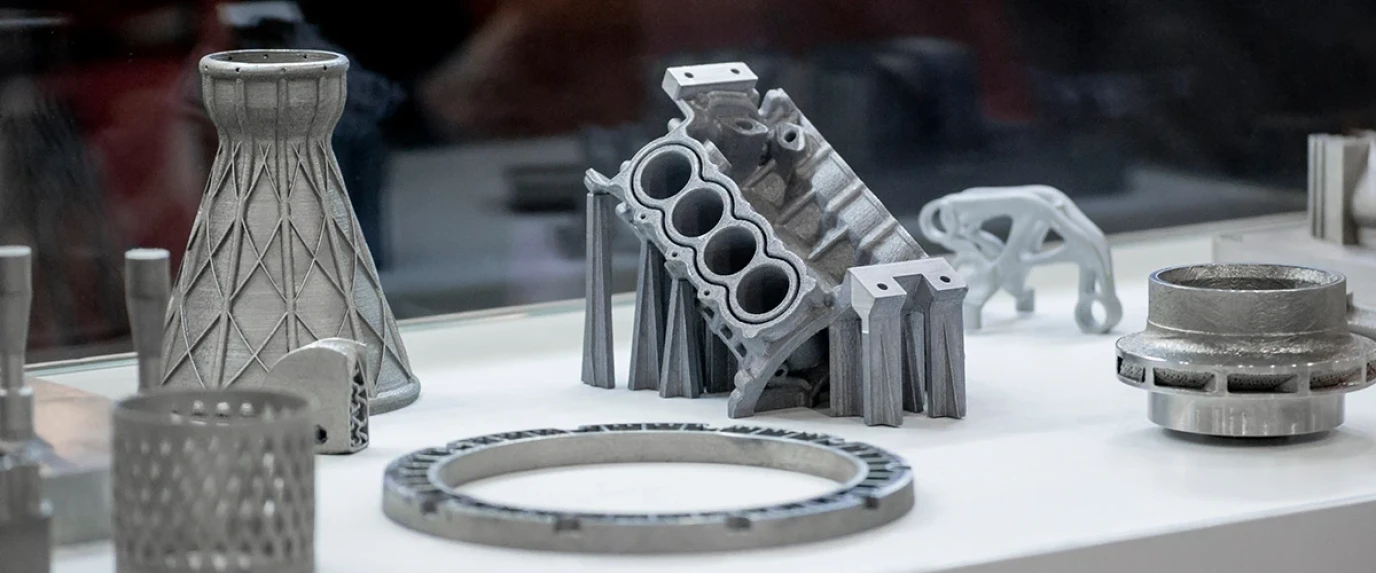

Eine Sammlung von 3D-gedruckten Metallteilen, darunter technische Komponenten wie ein Motorblock und ein Gitterstrukturelement. Die Metallteile zeigen die Präzision und Vielseitigkeit moderner 3D-Drucktechnologie.

Darüber hinaus spielt der 3D-Druck im Maschinenbau eine wichtige Rolle bei der Herstellung von Werkzeugen, Vorrichtungen und Montagehilfen. Die additive Fertigung ermöglicht die schnelle und kostengünstige Produktion von Werkzeugen, die speziell für bestimmte Aufgaben oder Projekte konzipiert sind. Dies reduziert die Wartezeiten und Kosten, die mit der Beschaffung oder Anpassung von Standardwerkzeugen verbunden sind, und ermöglicht eine höhere Flexibilität und Effizienz in der Produktion.

Ein weiteres aufstrebendes Anwendungsfeld des 3D-Drucks im Maschinenbau ist die Instandhaltung und Ersatzteilfertigung. Durch die Fähigkeit, Ersatzteile on-demand zu produzieren, können Lagerhaltungskosten gesenkt und die Verfügbarkeit von Teilen für ältere oder auslaufende Maschinenmodelle sichergestellt werden. Dies ist besonders wertvoll in Sektoren, in denen die schnelle Verfügbarkeit von Ersatzteilen kritisch für den Betrieb ist, wie in der Energieerzeugung oder im Transportwesen.

Filamente im Fokus: Die transformative Kraft des 3D-Drucks im Maschinenbau

Im Bereich des Maschinenbaus eröffnet der 3D-Druck mit seiner Vielfalt an verwendbaren Materialien neue Dimensionen der Fertigung und Produktentwicklung. Diese Technologie ermöglicht es, Bauteile und Komponenten aus einer breiten Palette von Materialien herzustellen, die speziell auf die Anforderungen verschiedener Anwendungen zugeschnitten sind. Von Kunststoffen über Metalle bis hin zu Verbundwerkstoffen und sogar biokompatiblen Materialien – der 3D-Druck im Maschinenbau deckt ein weites Spektrum ab, das traditionelle Fertigungsmethoden weit hinter sich lässt.

Kunststoffe, wie ABS (Acrylnitril-Butadien-Styrol) und PLA (Polylactid), sind aufgrund ihrer Leichtigkeit, Flexibilität und Kostenwirksamkeit beliebte Wahl für Prototypen und Endprodukte, die keine extrem hohen mechanischen Belastungen aushalten müssen. Diese Materialien ermöglichen im 3D-Druck für Maschinenbau eine schnelle und effiziente Herstellung von Teilen, die für eine Vielzahl von Anwendungen geeignet sind, von Gehäusen bis hin zu nicht-belasteten Strukturkomponenten.

Metalle, einschließlich Titan, Edelstahl, Aluminium und sogar Edelmetalle, erweitern das Anwendungsspektrum des 3D-Drucks im Maschinenbau erheblich. Durch das direkte Laserschmelzen (DMLS) oder das Elektronenstrahlschmelzen (EBM) können hochkomplexe Metallkomponenten mit Eigenschaften produziert werden, die denen traditionell gefertigter Teile entsprechen oder diese sogar übertreffen. Die Verwendung von Metallen im 3D-Druck für Maschinenbau eröffnet Möglichkeiten in der Luftfahrt, im Fahrzeugbau und im medizinischen Sektor, wo die Kombination aus Leichtbau und hoher Festigkeit von entscheidender Bedeutung ist.

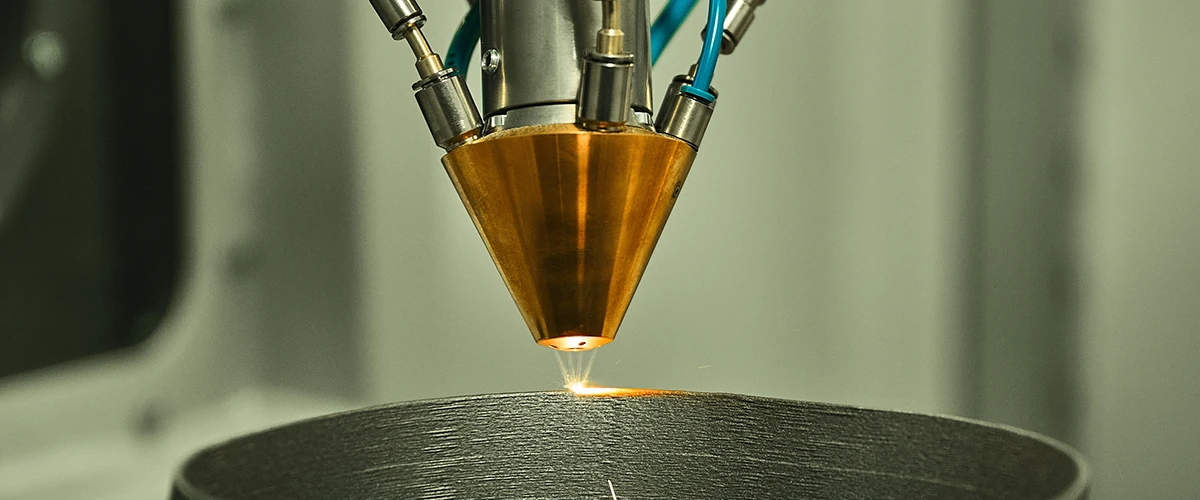

Nahaufnahme eines 3D-Metalldruckkopfs, der präzise Schichten auf ein Werkstück aufträgt. Der goldene Druckkopf arbeitet mit hoher Genauigkeit und zeigt moderne additive Fertigungstechnologie.

Verbundwerkstoffe, die durch die Einbettung von Verstärkungsfasern in eine Matrix aus einem anderen Material entstehen, bieten einzigartige Eigenschaften, wie eine erhöhte Festigkeit und Steifigkeit bei gleichzeitig reduziertem Gewicht. Im 3D-Druck für Maschinenbau können diese Materialien genutzt werden, um Teile mit maßgeschneiderten mechanischen, thermischen und elektrischen Eigenschaften herzustellen, die für spezifische Anwendungen optimiert sind.

Neben diesen traditionelleren Materialien werden im 3D-Druck auch fortgeschrittene und spezialisierte Materialien eingesetzt, darunter Keramiken, die für ihre Hitzebeständigkeit und elektrische Isolationseigenschaften geschätzt werden, und Glas, das für transparente oder optisch anspruchsvolle Anwendungen verwendet werden kann. Darüber hinaus ermöglicht die Entwicklung von biokompatiblen Materialien für den 3D-Druck im Maschinenbau die Herstellung von medizinischen Implantaten und Prothesen, die individuell an den Patienten angepasst sind.

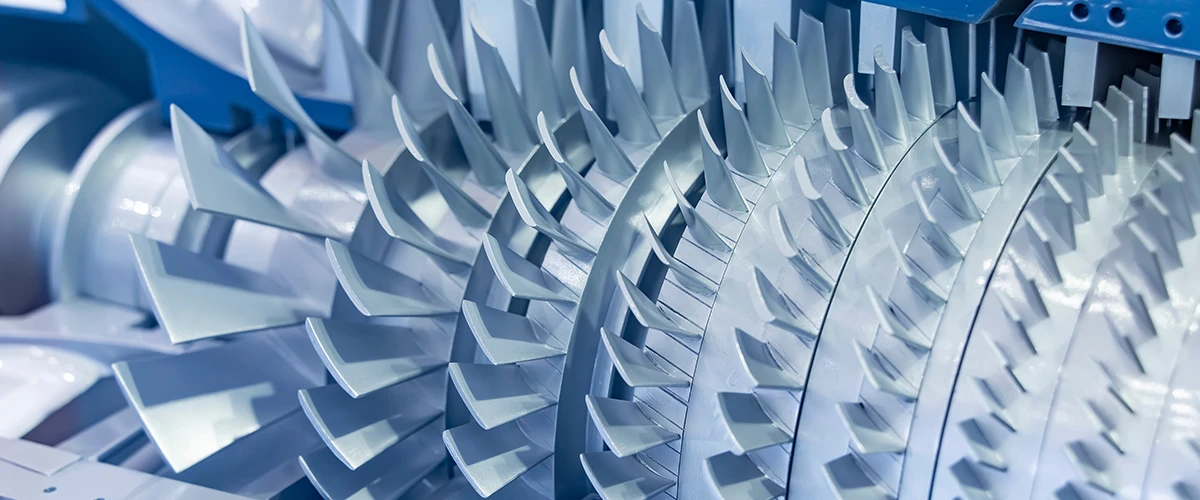

Nahaufnahme einer Turbine mit mehreren Reihen von Schaufeln, die präzise angeordnet sind. Die metallischen Strukturen reflektieren Licht und betonen die technische Komplexität der Bauteile.

Vorteile des 3D-Drucks im Maschinenbau

Der 3D-Druck bietet im Maschinenbau zahlreiche Vorteile, die diese Technologie zu einem unverzichtbaren Werkzeug in der modernen Fertigung machen. Zu den herausragenden Vorteilen zählen:

  1. Reduzierte Entwicklungszeiten: Der 3D-Druck ermöglicht eine schnelle Umsetzung von digitalen Entwürfen in physische Prototypen. Dies beschleunigt den iterativen Designprozess erheblich, da Änderungen schnell implementiert und getestet werden können, was zu einer signifikanten Verkürzung der Produktentwicklungszyklen führt.
  2. Komplexität ohne Mehrkosten: Eine der größten Stärken des 3D-Drucks im Maschinenbau ist die Fähigkeit, komplexe Geometrien und Strukturen zu realisieren, die mit traditionellen Fertigungsmethoden nicht oder nur mit erheblichem Aufwand herstellbar wären. Die Komplexität eines Teils beeinflusst die Kosten im 3D-Druck kaum, was die Produktion von Designs mit optimierten, leistungsstarken Eigenschaften ermöglicht
  3. Personalisierung und Maßanfertigung: Der 3D-Druck im Maschinenbau erlaubt die kosteneffiziente Herstellung maßgeschneiderter oder personalisierter Bauteile in kleinen Serien oder sogar als Einzelstücke. Dies ist besonders wertvoll in Bereichen wie der Medizintechnik für Prothesen oder Implantate, die genau an den individuellen Patienten angepasst werden müssen.
  4. Material- und Kostenersparnis: Die additive Fertigung baut Objekte Schicht für Schicht auf, was zu einem sparsameren Materialverbrauch führt und somit die Verschwendung reduziert. Zudem können durch die direkte Herstellung aus digitalen Daten Lagerhaltungs- und Transportkosten eingespart werden, da Bauteile bedarfsgerecht und vor Ort produziert werden können.
  5. Verbesserung der Nachhaltigkeit: Neben der Reduzierung von Materialverschwendung kann der 3D-Druck im Maschinenbau auch die CO2-Bilanz verbessern, indem Transportwege verkürzt und Produktionsabläufe optimiert werden. Zudem eröffnet der Einsatz von recycelbaren oder biobasierten Druckmaterialien weitere Möglichkeiten zur Steigerung der Umweltverträglichkeit.
  6. Integration von Funktionen: Der 3D-Druck im Maschinenbau ermöglicht die Integration mehrerer Funktionen in einem einzigen Fertigungsschritt. Beispielsweise können Lager oder Kühlkanäle direkt in die Struktur eines Bauteils integriert werden, was die Montage vereinfacht und die Leistung verbessert.
  7. Optimierung der Lieferkette: Durch die Fähigkeit, Bauteile on-demand zu fertigen, können Unternehmen ihre Lieferketten flexibler gestalten und auf Veränderungen im Bedarf schneller reagieren. Dies reduziert das Risiko von Produktionsausfällen und ermöglicht eine effizientere Bestandsverwaltung.

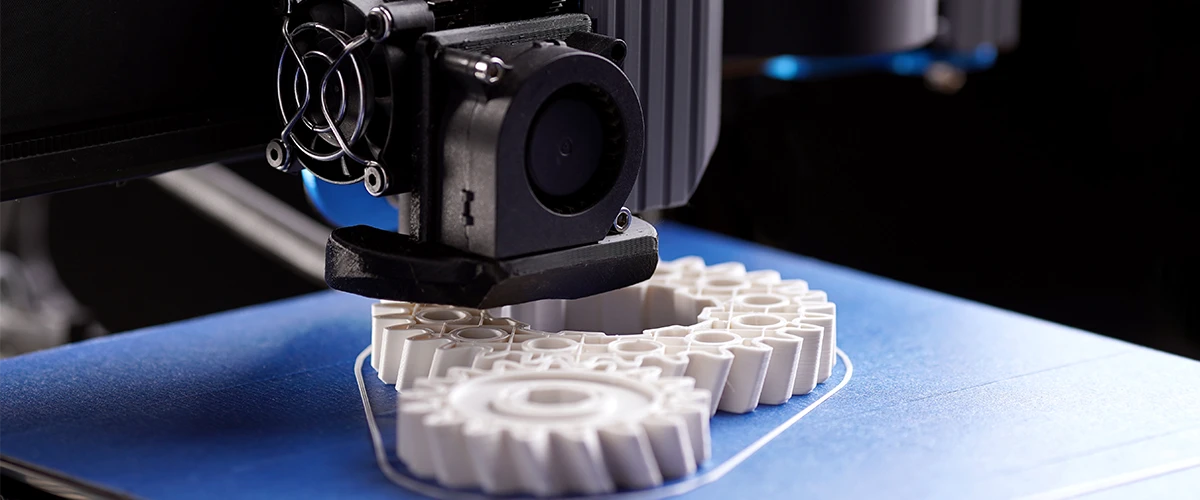

Nahaufnahme eines 3D-Druckers, der ein komplexes weißes Zahnradmodell erstellt. Der Druckkopf bewegt sich präzise über die blaue Druckplatte, während das Werkstück Schicht für Schicht aufgebaut wird.

Herausforderungen des 3D-Drucks im Maschinenbau

Trotz der zahlreichen Vorteile und des Potenzials, das der 3D-Druck im Maschinenbau bietet, stehen Unternehmen und Ingenieure auch vor verschiedenen Herausforderungen, die es zu meistern gilt:

  1. Hohe Anfangsinvestitionen: Die Einführung des 3D-Drucks im Maschinenbau erfordert oft erhebliche Investitionen in hochwertige Drucker und das zugehörige Equipment. Zudem sind die Kosten für spezielle Druckmaterialien höher als die traditioneller Rohstoffe, was die Anfangskosten weiter erhöht.
  2. Begrenzte Materialauswahl: Obwohl die Palette der verfügbaren Materialien stetig wächst, ist sie im Vergleich zu traditionellen Fertigungsverfahren immer noch begrenzt. Dies kann die Anwendung des 3D-Drucks in bestimmten Bereichen des Maschinenbaus einschränken, insbesondere dort, wo spezifische Materialeigenschaften erforderlich sind.
  3. Nachbearbeitung: Viele 3D-gedruckte Teile im Maschinenbau erfordern eine umfangreiche Nachbearbeitung, um die gewünschte Oberflächenqualität und Maßgenauigkeit zu erreichen. Dies kann zeitaufwendig sein und die Vorteile der schnellen Produktion zunichtemachen.
  4. Technische Einschränkungen: Trotz der Fähigkeit, komplexe Strukturen zu drucken, gibt es technische Einschränkungen hinsichtlich der Größe und Auflösung der herstellbaren Objekte. Insbesondere bei großen Bauteilen oder solchen mit extrem feinen Details können die Grenzen der aktuellen 3D-Drucktechnologie erreicht werden.
  5. Qualitätskontrolle und Standardisierung: Die Sicherstellung einer konstanten Qualität und die Einhaltung von Industriestandards kann bei der additiven Fertigung herausfordernd sein. Die Entwicklung und Implementierung von Standards und Qualitätskontrollverfahren für 3D-gedruckte Bauteile sind noch immer im Gange.
  6. Skalierbarkeit: Obwohl der 3D-Druck für Prototypen und Kleinserienfertigung im Maschinenbau ideal ist, bleibt die Massenproduktion eine Herausforderung. Die Produktionsgeschwindigkeiten sind oft niedriger als bei traditionellen Fertigungsmethoden, was die Skalierbarkeit begrenzt.

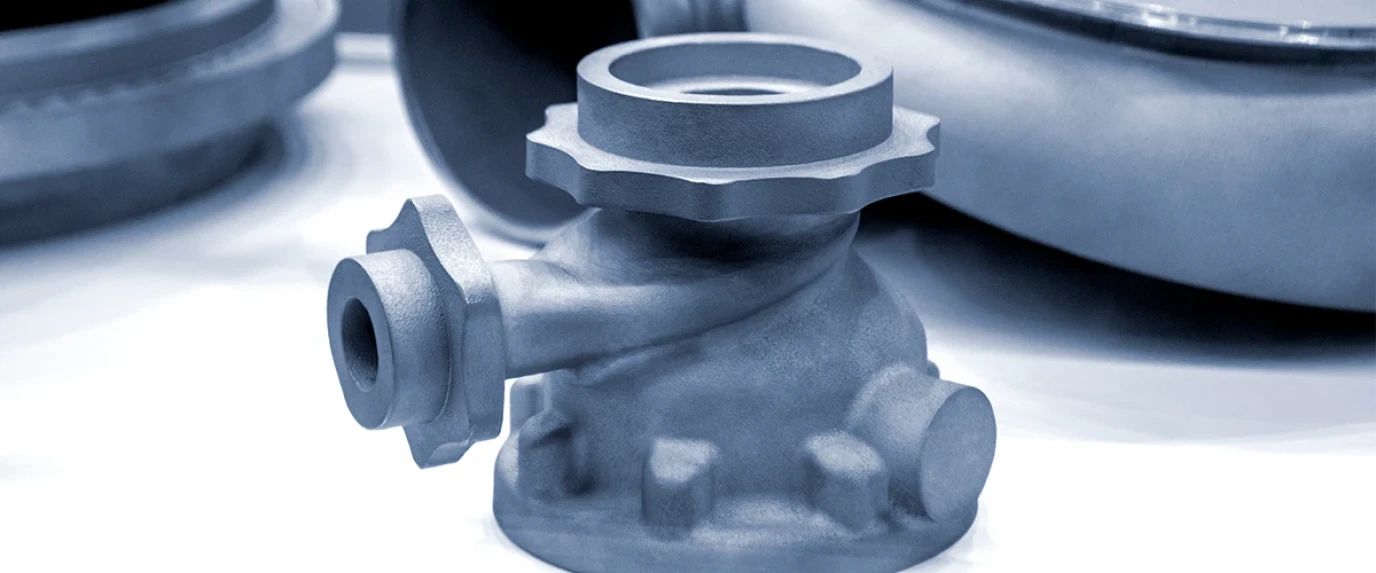

3D-gedrucktes Metallbauteil mit komplexer Geometrie, das für industrielle Anwendungen gedacht ist. Die Oberfläche des Werkstücks zeigt die Präzision und Stabilität moderner 3D-Druckverfahren für Metallkomponenten.

Die Zukunft des 3D-Drucks im Maschinenbau: Innovationen und Trends, die die Branche transformieren

1. Erweiterte Materialpalette

Die kontinuierliche Forschung und Entwicklung wird die Bandbreite der verfügbaren Materialien für den 3D-Druck signifikant erweitern. Von hochleistungsfähigen Kunststoffen und Metallen bis hin zu fortschrittlichen Verbundwerkstoffen und innovativen Smart Materials, die auf äußere Reize reagieren können – die Materialvielfalt wird neue Anwendungsbereiche erschließen und individuelle Lösungen für spezifische industrielle Herausforderungen ermöglichen.

2. Verbesserung der Druckgeschwindigkeit und -qualität

Fortschritte in den Drucktechnologien und -verfahren werden nicht nur die Produktionsgeschwindigkeiten steigern, sondern auch die Qualität und Präzision der gedruckten Teile verbessern. Schnellere Druckprozesse und verfeinerte Auflösungen werden die Nutzung des 3D-Drucks für die Massenproduktion realistischer machen und gleichzeitig die Möglichkeiten für komplexe, detailreiche Designs erweitern.

3. Automatisierung und Integration in die Fertigungsketten

Der 3D-Druck wird zunehmend in bestehende Fertigungssysteme integriert und automatisiert, um eine effizientere, nahtlose Produktion zu ermöglichen. Durch die Kombination mit anderen Fertigungstechnologien und der Implementierung in Industrie 4.0-Konzepte wird der 3D-Druck Teil umfassender digitaler Produktionsnetzwerke, die eine flexible, bedarfsgerechte Produktion unterstützen.

4. Nachhaltigkeit und Recycling

Angesichts des wachsenden Bewusstseins für Umweltfragen wird die Entwicklung nachhaltiger Materialien und Verfahren im 3D-Druck eine größere Rolle spielen. Dies umfasst die Nutzung von recycelbaren Materialien, die Reduktion von Produktionsabfällen und die Energieeffizienz der Druckprozesse, um den ökologischen Fußabdruck der Fertigung zu minimieren.

5. Durchbrüche in der Designsoftware

Fortschritte in der Designsoftware werden die Grenzen dessen erweitern, was mit 3D-Druck möglich ist. Intuitive, KI-gestützte Entwurfstools werden es auch Nicht-Experten ermöglichen, komplexe Designs zu erstellen und zu optimieren, die speziell für die additive Fertigung konzipiert sind. Dies wird eine breitere Anwendung des 3D-Drucks fördern und die Innovationsgeschwindigkeit erhöhen.

6. Expansion in neue Märkte und Anwendungsbereiche

Der 3D-Druck wird zunehmend in Bereichen außerhalb des traditionellen Maschinenbaus Anwendung finden, einschließlich der Medizin, der Luft- und Raumfahrt, der Automobilindustrie und sogar in der Architektur. Diese Expansion wird durch die spezifischen Vorteile des 3D-Drucks in Bezug auf Individualisierung, Komplexität und Effizienz angetrieben.
